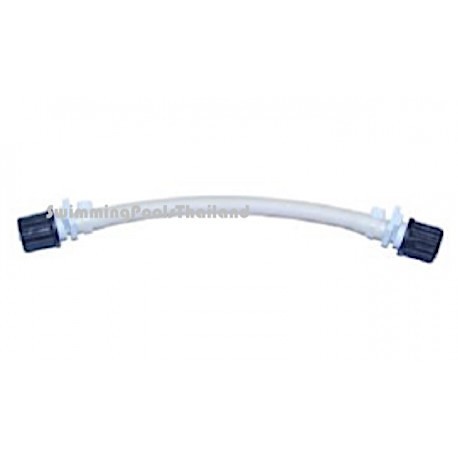

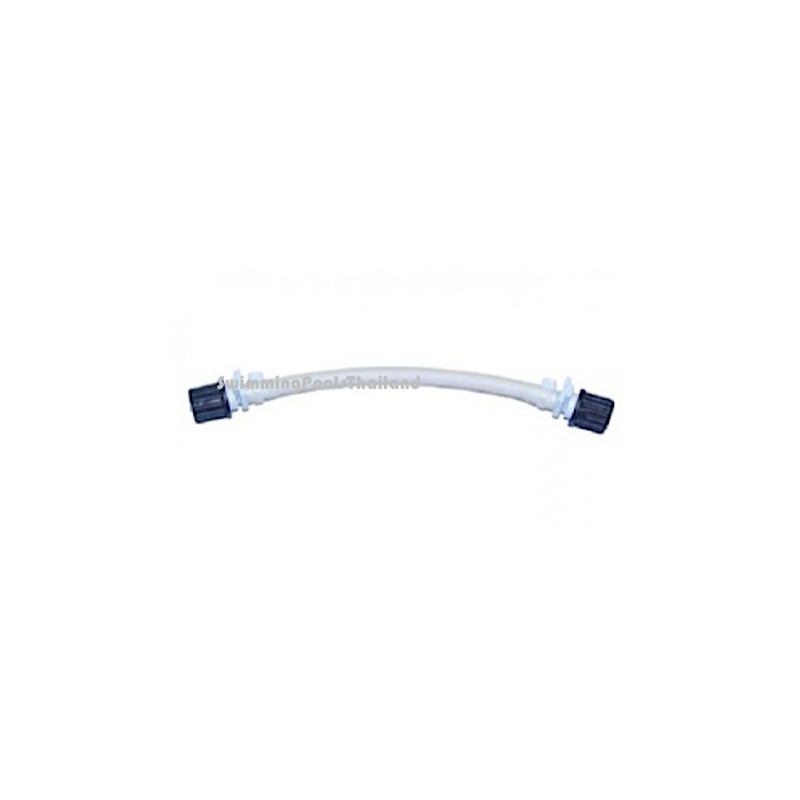

DP300 Schlauch

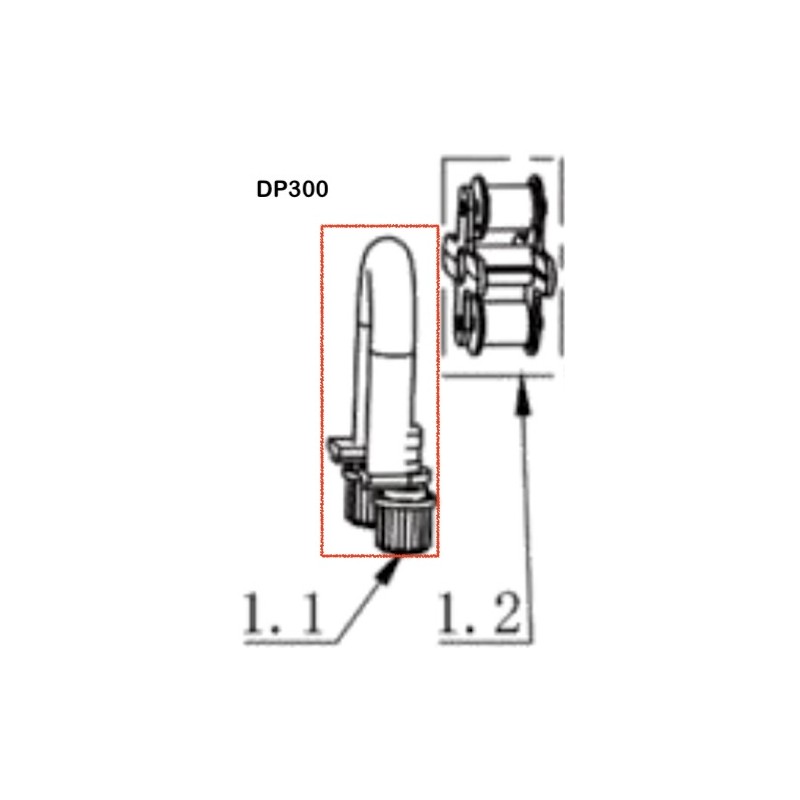

Austausch des Quetschschlauchs

1. Saug- und Druckschlaüche entfernen.
2. Die beiden Schrauben lösen und die Rotorabdeckung abnehmen.
3. Rotor und Quetschschlauch herausziehen.
4. Einen neuen Quetschschlauch um den Rotor wickeln und auf die Motorwelle aufsetzen. Der Rotor muss so eingebaut werden, dass die Aufschrift „TOP“ nach außen zeigt.
5. Abdeckung und Schrauben wieder anbringen.
6. Saug- und Druckschlaüche wieder anschließen.
